Matériau

PA-AF (aluminium rempli)

Le PA-AF est un mélange de poudres de polyamide et d'aluminium qui produit des composants solides à l'aspect métallique qui peuvent être facilement usinés et qui résistent à des températures allant jusqu'à 130 °C. Les applications typiques incluent les pièces pour les essais en soufflerie dans l'industrie automobile, les petites séries de production, la fabrication de gabarits, ainsi que les modèles éducatifs et illustratifs.

Obtenir un devis instantané

Parler à notre équipe

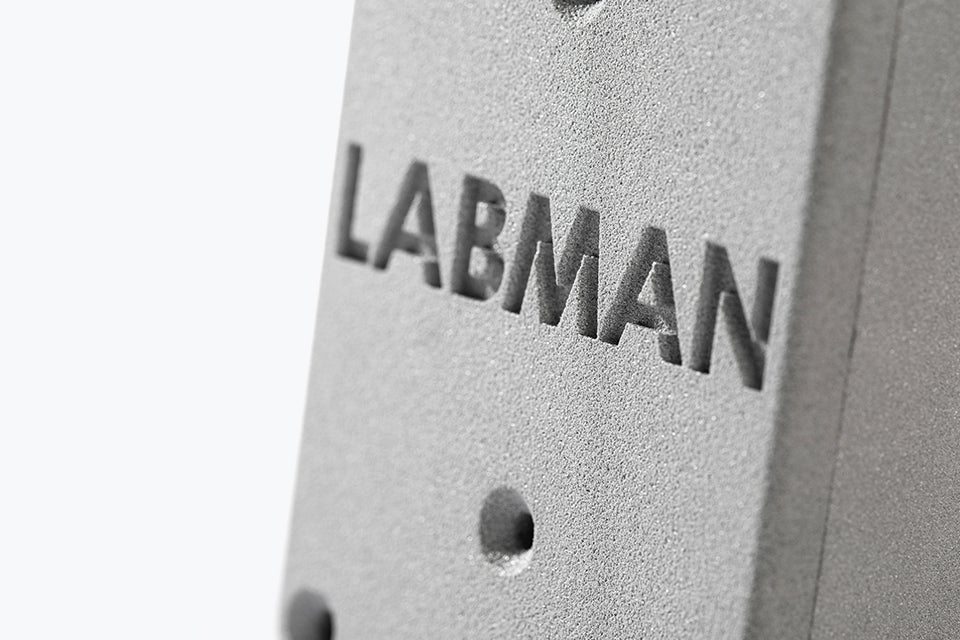

Bloc imprimé en 3D en PA-AF avec « LABMAN » gravé dessus

Caractéristiques techniques

Dimensions maximales des pièces	630 x 330 x 550 mm
Précision standard	± 0,3 % (avec limite inférieure à ± 0,3 mm)
Épaisseur des couches	0,15 mm
Épaisseur minimale de la paroi	1 mm
Taille minimale des détails	0,3 mm
Pièces imbriquées ou mobiles	Oui
Canaux internes	Oui
Structure de la surface	Structure granulaire

Fiche technique

PARAMÈTRE	VALEUR	UNITÉ	MÉTHODE
Densité -	1,36	g/cm³	-
Résistance à la traction DIN EN ISO 527	48	MPa	DIN EN ISO 527
Élasticité à la traction DIN EN ISO 527	3.800	MPa	DIN EN ISO 527
Module de flexion DIN EN ISO 178	3.600	MPa	DIN EN ISO 178
Force d'impact DIN EN ISO 179 (entaillé, Charpy)	4,6	kJ/m²	DIN EN ISO 179 (entaillé, Charpy)
Allongement à la rupture DIN EN ISO 527	3,5	%	DIN EN ISO 527
Dureté ASTM D2240	76	Shore D	ASTM D2240
Température de déflexion de la chaleur ASTM D648 (@1,82 MPa)	130	°C	ASTM D648 (@1,82 MPa)

Les valeurs réelles peuvent varier en fonction des conditions de construction et de la géométrie et de l'orientation de la pièce.

Veuillez contacter notre équipe pour plus d'informations et de conseils.

Télécharger comme PDF

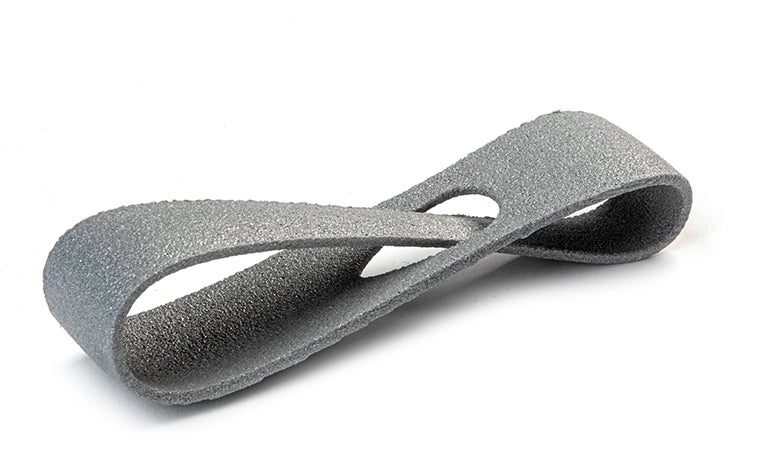

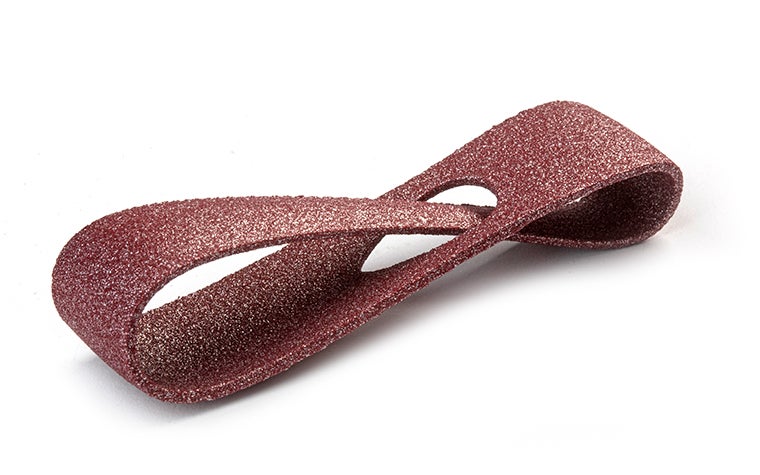

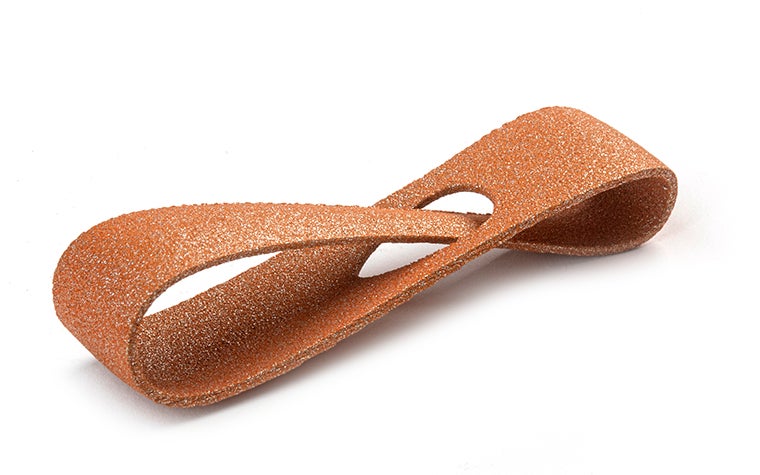

Degrés de finition

La bonne finition peut transformer votre impression en un produit. Découvrez les finitions de post-production que nous proposons pour ce matériau. Si vous avez des questions ou des demandes spéciales, contactez-nous.

Normal
